liikennealueiden kaapelikaivoihin ja pumppaamoihin
|
Kansistoratkaisu kaikille suurta vapaata aukkoa vaativille sovellutuksille

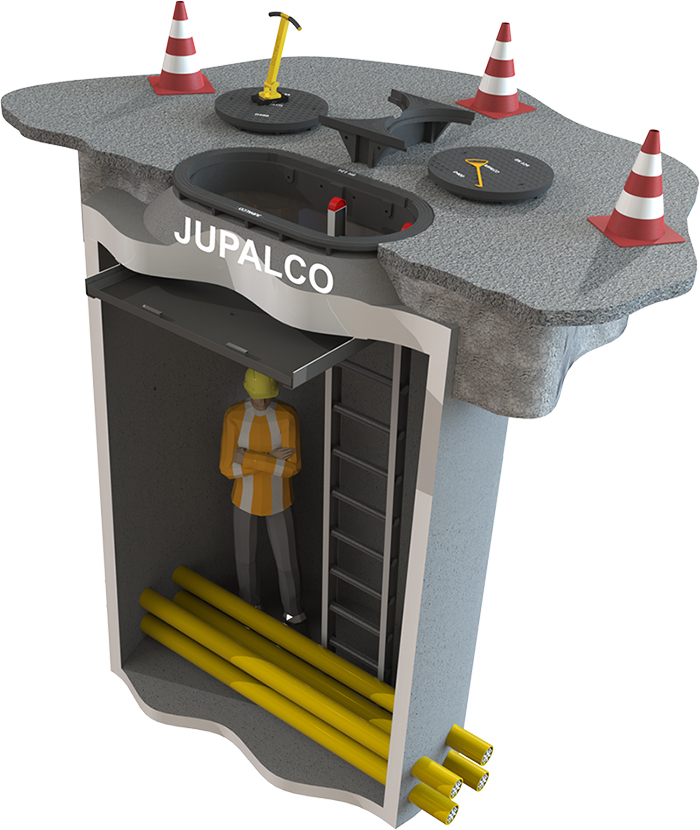

Ovaalikansistoa voidaan käyttää mm. kaapelikaivoissa, pumppaamoissa, huoltokaivojen kansistona sekä kaikissa liikenne-alueilla sijaitsevissa kohteissa, jossa tarvitaan suurta vapaata aukkoa. Painoluokitukset 25 tai 40 tonnia. Kansiston ovaali muoto mahdollistaa kaapeleiden vaivattoman viennin kaapelikaivoihin. Pumppaamo sovellutuksissa suuretkin pumput pystytään nostamaan pois paikaltaan esim. huoltotöitä varten. Ovaali-kansistosarjan keskeisimpiä ominaisuuksia Käyttötarkoituksesta riippuen toimitamme kansistoa yksi-kansi järjestelmällä (painoluokitus 25 tonnia) tai kaksi-kansi järjestelmällä (painoluokitus 40 tonnia). Kaksi-kansi järjestelmässä päälikannen irroitus on helppoa. Kansiston avaaminen onnistuu kolmessa osassa, jolloin kannen avaaminen onnistuu yhdeltä henkilöltä. Lisävarusteena on saatavilla mm liukukiskoilla varustettu välikansi sekä turvaristikko joko lukituksella tai ilman. Kehysvalikoimista löytyy ratkaisut niin asfaltti- kuin kivetysalueille. Ovaalikansisto on rakenteeltaan ns. kelluva.

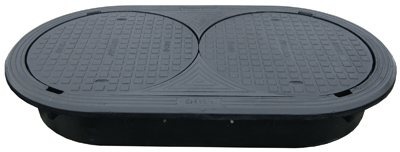

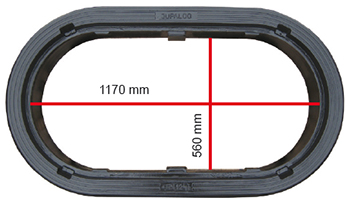

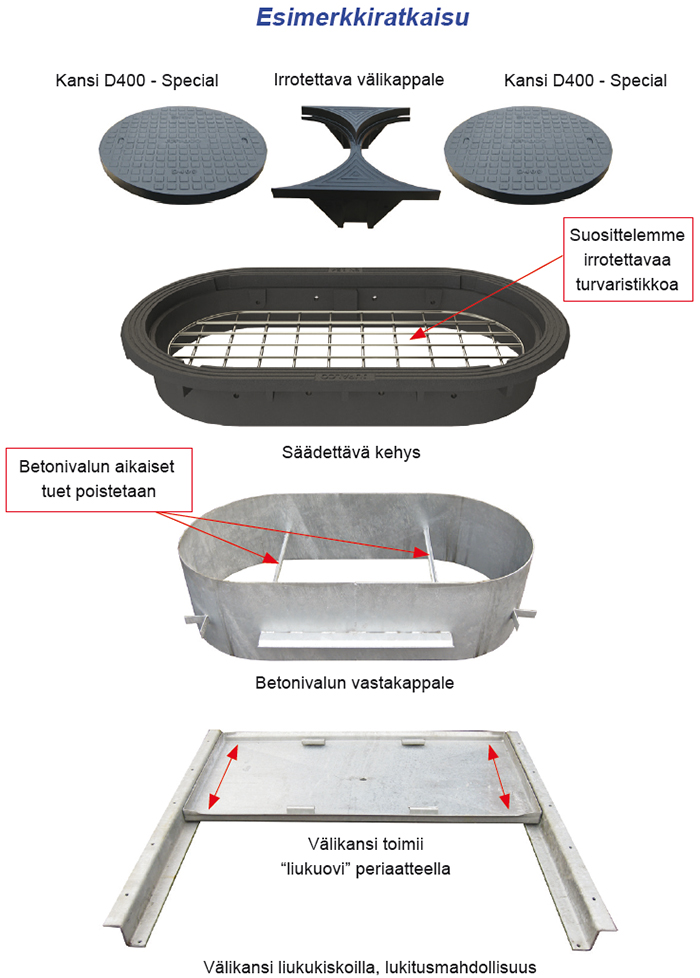

Ovaalikaivonkansisto pyöreällä laipalla vapaa aukko 1170 x 570 mm - Ovaali Kolme irroitettavaa pääliosaa, avaus onnistuu yhdeltä henkilöltä.
- säädettävä kehys 1200 x 600 - Oval - Jupalco LVI-koodi: 33329 02 Saatavilla olevat lisävarusteet:
- sisäkansi liukukiskoilla 1240 x 640 - Oval - Jupalco LVI-koodi: 33329 41 Kansistoratkaisu suorakaiteen muotoisella laipalla Useassa tapauksessa kohde sijaitsee kävelykaduilla tai muulla kivetetyllä alueella. Tällöin voidaan valita kehys suorakaiteen muotoisella ulkolaipalla. Kivettäjän työ on näin ollen helpompaa. Kehyksen ulkolaipan mitat ovat 1350 x 750 mm.

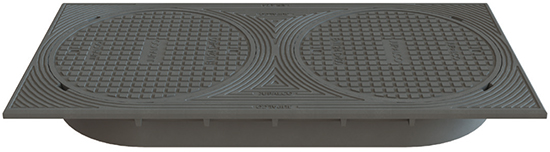

Ovaalikaivonkansisto suorakaiteen muotoisella laipalla Kolme irroitettavaa pääliosaa, avaus onnistuu yhdeltä henkilöltä.
- säädettävä kehys 1200 x 600 - Oval Saatavilla olevat lisävarusteet:
- sisäkansi liukukiskoilla 1240 x 640 - Ovaali - Jupalco LVI-koodi: 33329 41 Ovaalikaivonkansisto yhdellä päälikannella Jupalcon ovaalikaivonkansiston saa myös yhdellä isolla 1200 x 600 mm:n päälikannella varustettuna (painoluokitus 25 tonnia). Yksi-kansi järjestelmää voidaan käyttää useisiin tarkoituksiin. Käyttökohteita on esim. pumppaamot, viemärikanaalit sekä muiden huoltoaukkojen kansistoratkaisut. Suunnittelussa olisi hyvä huomioida että kannen avaaminen sekä nostaminen tapahtuu yleisimmin nosturilla.
Ovaalikaivonkansisto yhdellä kannella Kannen nostaminen / avaaminen tehdään esim. nosturilla.
- säädettävä kehys 1200 x 600 - Oval - Jupalco LVI-koodi: 33329 02 Saatavilla olevat lisävarusteet:
- sisäkansi liukukiskoilla 1240 x 640 - Oval - Jupalco LVI-koodi: 33329 41
|

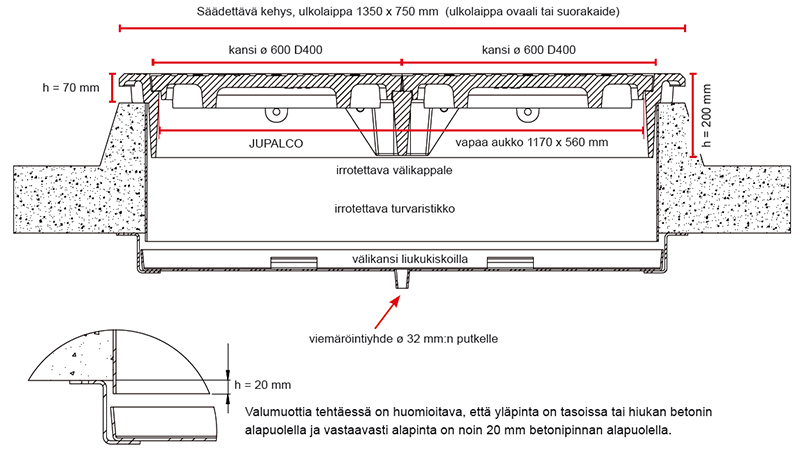

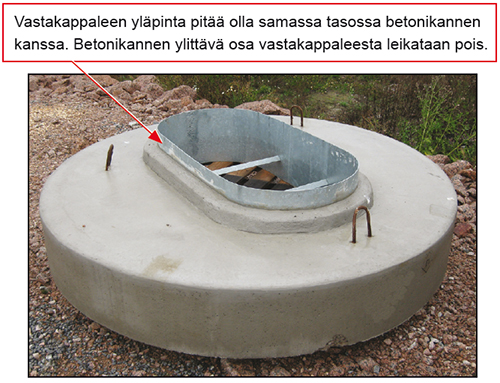

Betonivaluun tuleva vastakappale, sisäkansi sekä kiskopari
| Nimitys | Jupalco LVI-koodi | |
| Sääd. kehys 1200 x 600 - Oval - Jupalco | 33329 02 | Hinnat tiedusteltaessa |
| Sääd. kehys 1200 x 600 - Oval - Jupalco laippa suorakaiteen muotoinen | 33329 01 | Hinnat tiedusteltaessa |
| Kansi 1200 x 600 / 25 - Oval - Jupalco (1-osainen) | 33329 15 | Hinnat tiedusteltaessa |
| 2 x kansi Ø 600 / 25 - Special - Jupalco irroitettavalla välikappaleella (3-osainen) | Hinnat tiedusteltaessa | |
| 2 x kansi Ø 600 / 40 - Special - Jupalco irroitettavalla välikappaleella (3-osainen) | 33329 25 + 33329 35 | Hinnat tiedusteltaessa |
| Sisäkansi liukukiskoilla 1240 x 640 - Oval - Jupalco | 33329 41 | Hinnat tiedusteltaessa |
| Ovaali-kaivonkansiston betonivaluun tuleva vastakappale 1225 x 626 - Oval - Jupalco | 33329 43 | Hinnat tiedusteltaessa |
| Irroitettava turvaristikko 800 x 540 - Jupalco (1-osaiselle kansistolle) | 33329 42 | Hinnat tiedusteltaessa |
Lataa koneellesi Ovaali-kaivonkansisto-esite PDF-muodossa.
